一、 產品簡介
本滅菌器采用電加熱水的方式，在密閉的條件下，產生飽和蒸汽，對需要滅菌的物品迅速潮潤、加熱，當被滅菌的物體達到滅菌溫度后保壓、保溫一段時間，使微生物被殺滅，達到滅菌的目的。
本滅菌器是我公司YX280A手提式壓力蒸汽滅菌器的升級型。該產品由微電腦的控制，操作面板上的LED數碼管和指示燈顯示工作狀態，實現了小型手提式滅菌器溫度和滅菌保溫時間可以按需設定，同時本滅菌器具有自動排放冷空氣、低水位停止加熱和報警、滅菌程序自動實現的功能。
滅菌器選用SUS304優質不銹鋼板制成。本產品的加熱源是浸入式不銹鋼電熱管。
1  滅菌因子及強度
壓力蒸汽滅菌器以飽和蒸汽作為滅菌因子。滅菌室中放置規定的標準試驗包，在121℃條件下保溫30min，試驗包中央的指示菌：嗜熱脂肪桿菌芽孢可全部滅殺。
2  滅菌原理
滅菌物品在壓力環境中，滅菌室內的空氣利用重力置換原理，使熱蒸汽在滅菌器中從上而下將冷空氣通過導汽管從放汽閥排出，排出的冷空氣由飽和蒸汽取代。同時飽和蒸汽釋放潛熱，迅速潮潤、加熱被滅菌物品。當達到滅菌溫度后，保溫一段時間，使微生物組織遭到破壞而被殺滅，以達到滅菌的目的。
滅菌指示菌——嗜熱脂肪桿菌芽孢滅菌片在121℃條件下，滅殺90%所需時間D121值為1.3～1.9ｍin，殺滅時間（KT值）≤19min，存活時間（ST值）≥3.9min。
3  殺滅微生物的類別
可以殺滅一切微生物包括芽孢。
4  適用范圍
主要供醫療單位、生物試驗室對可耐壓力、高溫的物品進行殺滅微生物用。
二、 主要技術參數
l 工作電源：～220V±22V  50Hz±1Hz
l 耗用功率：2kVA±10%
l 額定工作壓力: ≤0.14MPa
l 工作溫度設定范圍：室溫+5～126℃
l 保溫時間設定范圍：1～99min
l 安全閥整定壓力：0.16MPa
l 二重保護安全閥整定壓力：0.19MPa
l 儲物桶尺寸：φ280×200（mm）
l 重量：   9kg
三、 適用環境和特征：
l 適用電源：～220V  50Hz
l 環境溫度：+5℃～+40℃
l 相對濕度：≤85%
l 大氣壓力：70kPa～106kPa
l 設備類別：手提移動
l 電源種類：單向交流電，由網電源供電
l 過壓類別：Ⅱ類
l jue緣級別：Ⅰ類
l 運行方式：間歇性連續運行
l 污染等級：2級
l 電氣防護：基本jue緣
一、 禁忌、警告

五、 結構特點
l 滅菌器安全類型屬I類，具有良好接地性能。
l 本產品采用SUS304 優質不銹鋼薄板，經拉伸、滾壓、氬弧焊焊接等先進工藝技術精心制作而成。具有在正常條件下工作足夠的安全強度
l 滅菌器的密封結構已獲得G家**，密封圈采用硅橡膠制成。
l 滅菌器蓋上設有2個安全閥（雙重安全保護），能有效防止超壓引起的不安全隱患。
l 滅菌器蓋上設有冷空氣自動排放閥（放汽閥），可以在加熱開始時自動排放器內的冷空氣，使滅菌環境完全達到純蒸汽狀態，提高滅菌效果。改變了以往手提式滅菌器排放冷空氣用手控制的操作方法。
l 雙刻線壓力表指針指示清晰，觀察方便，性能可靠。
l 滅菌器可以根據滅菌對象的要求，設定滅菌溫度和保溫時間。
l 滅菌器控制面板在合適的工作高度范圍內所有的指示非常清晰，操作十分方便。
l 滅菌過程的溫度和時間由LED數碼管按程序分段顯示。
l 操作面板上的LED指示燈按操作需要和運行狀態點亮顯示。
l 滅菌器具有低水位停止繼續加熱、保溫結束終止程序同時報警提示的功能。
l 滅菌器具有“自整定”功能，在大幅度修正溫度和滅菌對象質發生變化時，通過開啟“自整定”功能可以加快升溫速度和提高控溫精度。
l 滅菌器工作過程（升壓后）無蒸汽排放污染環境，無噪聲產生干擾工作。整個過程安靜、平穩、可靠。
l 滅菌器保溫計時結束，不僅面板多點指示，而且有蜂鳴器鳴叫提醒。
l 滅菌器設有運行控制開關，防止設備通電后加熱管立即開始工作的弊病。
l 為防止工作時的高溫傷害，滅菌器蓋手柄采用膠木制成。使工作完畢，揭蓋時不會燙手。
l 滅菌器底部設有座圈和放水龍頭，產品放置時穩定性好，排放濃縮水方便。
l 浸入式電加熱管熱效率高，不銹鋼外管堅固耐用。

1 了解面板

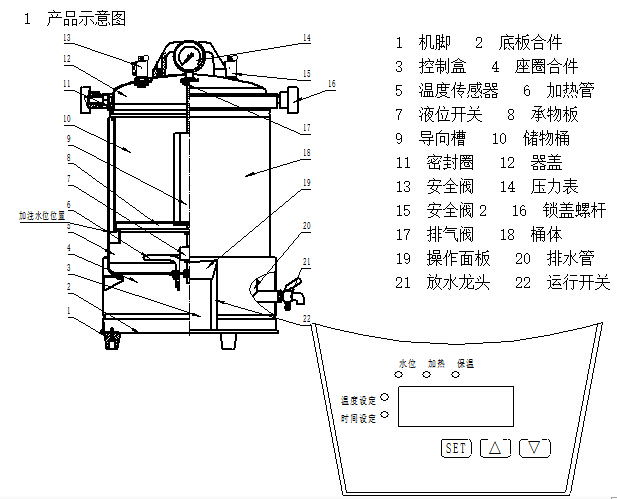

    右圖是滅菌器的控制面板，滅菌器
的控制面板由數碼顯示窗、指示燈、操作
按鍵組成。指示燈和操作按鈕都有文字
或符號表示它們的作用；數碼顯示窗通
電以后，根據實際情況顯示數字或字母。
“水位”指示燈：通電后，在桶內沒有水（或水位低于保護低水位）時該燈亮，顯為紅色，同時機內蜂鳴器鳴叫；當桶內的水位高于低水位時，指示燈轉為綠色，可以進入加熱狀態。但是，這并非表示桶內的水量可以滿足整個滅菌程序的需要。滅菌起始水位一定要按示意圖的要求加到規定的位置。
“加熱”指示燈：當水位高于低水位，且撥動“運行開關”后，加熱管開始發熱時，此燈亮。在接近滅菌溫度和實施保溫時，此燈閃亮。該燈為黃色。
“保溫”指示燈：當加熱以后桶內的達到設計規定的計時溫度時，此燈亮。計時結束該燈滅。該燈為白色。
“溫度設定”指示燈：此燈只在設定溫度和沒有打開“運行開關”時才會亮。該燈為紅色。
“時間設定”指示燈：此燈只在設定時間和沒有打開“運行開關”時才會亮，該燈為紅色。
當滅菌器接通電源以后，而沒有打開“運行開關”時，數字顯示窗會輪換閃現兩組數字，與此同時“溫度設定”和“時間設定”指示燈會隨輪換閃現的數字一起輪換閃亮。當“溫度設定”指示燈亮時顯現的數字，表示上次滅菌設定的滅菌溫度值；當“時間設定”指示燈亮時顯現的數字，表示上次滅菌設定的保溫時間值。
操作鍵中“SET”為：設定/確認鍵。如果需要更改原有的設定溫度或保溫時間或進入內部差數修改，應先按此鍵，設定結束后也應再次按一下此鍵，然后確定修改。
操作鍵中“△”為：上調鍵，在“設定”狀態下，點按此鍵被設定值尾數向上進1，如果按住該鍵，數值可以連續遞進，直到放開按鍵后停止。如果在加熱的過程中（沒有按過“SET”鍵），長按該鍵，當顯示窗數值的小數點變為閃亮了，則控制系統進入“自整定”功能。
操作鍵中“▽”為：下調鍵，在設定參數時，點按此鍵可以將設定值尾數后退1，如果按住該鍵，數值可以連續遞減，直到放開按鍵后停止。
面板中間的顯示窗，由四位LED數碼管組成，正常工作時按設備進入的工作程序，顯示當前關鍵的要素，如：加熱的時候顯示的是器內的溫度值；當進入保溫的時候，顯示的是累計保溫時間值；當保溫結束顯示的是“END”，表示滅菌程序已經完成。
顯示窗顯示溫度時，保留一位小數；顯示時間時僅顯示累計分鐘整數。
2 操作：
l 準備工作
a  用戶獲取本產品以后，應先認清向上的箱口。剪斷打包帶，用小刀劃開封箱紙，開啟箱口；取出箱頂泡沫板，手指伸進紙箱的對角空間，鉤住滅菌器口凸緣，連同塑料袋一起把滅菌器整體取出。
b  去除塑料袋，收起放在蓋子上面沒有擰在滅菌器上的膠木頭螺絲和說明書等文件資料。文件資料請妥善保管。
c  適當退出已經擰在滅菌器桶口邊上的膠木螺釘，使螺釘端頭離開器蓋的邊緣，然后小心提起器蓋。切勿使用提拉放汽管的方法提起器蓋。
d  選定滅菌環境和安置部位。公司建議：滅菌器應安置在高度約50cm的穩固架子或桌子上，左右和操作方向應留有適當的空間。近處墻上1.5m高度配置專用的配電板（盒）。
e  配電板（盒）上應有與設備導線上插頭同規格的符合G家標準的斜扁三眼的插座和控制插座的兩路小型過流保護斷路器，斷路器的電流規格為16A。同時控制零線和相線的通斷，平時使用時不要插拔插頭，而是通過斷路器控制送電和斷電。
f  供電電源的輸入電線的線徑為2～2.5mm2；三眼插座的接地樁應牢靠接地。
g  配電板的安裝應由專業電工實施。
h  用擰干的濕抹布清潔滅菌器桶壁和儲物桶、承物板，尤其是密封圈的外周。
i  檢查控制盒右側的“運行開關”和配電板斷路器，使“運行開關”和斷路器均處于關的位置（開關翹板上“○”標記被摁下；配電板的斷路器的開關扳手在“OFF”位置）。
j  設備輸電線插頭插入配電板的插座，保證插頭已經全部插入。
k  推上斷路器開關扳手，到“ON”位置，此時控制面板上的數碼管和“水位”指示燈亮，“水位”指示燈呈紅色，并有蜂鳴器報警。“水位”指示燈顯紅色，提示桶內沒有水或水位已經到了低水位，不能加熱。
l 加水：
加水時儲物桶應取出，然后向桶內注入蒸餾水或純凈水（目的是防止水垢的產生）。加水后的水位一定要達到擱腳上口的指定位置（產品示意圖所標注的位置）。
加水過程中，滅菌器的蜂鳴器會停止鳴叫，“水位”指示燈由紅色變為綠色，此時僅表示此時水位已可以滿足保護加熱管加熱的需要，但是不表示這時的水位已經能夠滿足工作要求的水位。工作水位必須是如前所述的位置。
滅菌器在加水前請檢查并關閉放水龍頭。連續使用時，必須在每次操作前補到工作水位，以免中途由于缺水，停止滅菌工作，甚**燒壞電熱管和發生意外。
l 設定滅菌溫度和保溫時間
設備通電以后，除了“水位”指示燈和蜂鳴器有提示外，同時控制面板的數碼管和數碼管左邊的“溫度設定”“時間設定”指示燈也會有交替顯示，當“溫度設定”指示燈亮的同時，數碼管顯示的值是上次滅菌溫度的設定值，同樣當“設定時間”指示燈亮的同時，數碼管顯示的數值是上次滅菌所設定的保溫時間值。
如果本次滅菌的溫度和保溫時間需要變更，請按以下步驟操作：
a  在設備通電15秒后，點按數碼管下方的“SET”設定/確認鍵一下，此時原來交替閃亮“溫度設定”指示燈變為不閃后，利用標有“△”的上調鍵或標有“▽”的下調鍵，更改原來的設定值，修改完成后，再次連續按動兩次“SET”鍵確認并退出設定操作；也可以在修改滅菌溫度值后，不作任何操作，10秒后自動確認。滅菌溫度設定結束，恢復到交替顯示狀態，此時與“溫度設定”指示燈同步顯示的數碼管數值已經是修改后的數值了。
滅菌溫度設定值設備已經限制不能超過126℃，也不能低于室溫加5℃。超值設定設備不予確認，或不能進入運行狀態。
b  同樣的原理，如果滅菌保溫時間需要更改，連續點按“SET”鍵兩下，“時間設定”指示燈變為常亮時，使用“△”上調鍵或“▽”下調鍵修正到需要的時間值。修正以后，點按一次“SET”或不操作任何鍵10秒，可以確認修改。當顯示退出設定操作，恢復交替顯示狀態。此時與“時間設定”指示燈同步顯示的數碼管數值已經時修改后的數值了。
滅菌器時間設定值應≥1或≥99，時間單位為“分鐘”，設定超過規定的范圍，設備將不予認可。
l 堆放
堆放滅菌對象應將儲物桶取出滅菌桶。將妥善包扎后待滅菌的物品放入儲物桶內，使各包之間留有間隙，這樣有利于高壓蒸汽的穿透，提高滅菌效果。然后把儲物桶輕輕放進滅菌桶內，使之擱置到三個擱腳上。如果放置后的儲物桶的口面是斜的，說明沒有放好，需要調整。并且把儲物桶的半圓槽移到桶體的正后方。
儲物桶放入的時候請十分注意在滅菌桶左前側擱腳內的溫度傳感器，切不可被壓著。
l 上蓋

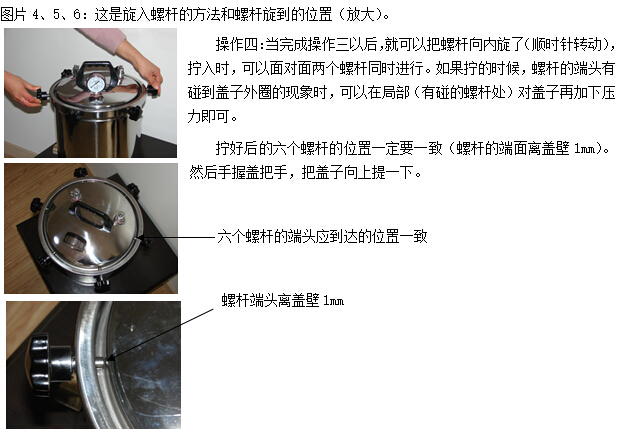

本產品上蓋的方法正確與否會直接影響你對產品的使用評價，甚**如果操作不當還會出現不安全隱患，希望用戶萬萬不可大意，并務必按照下列圖片的順序和要求操作。

上蓋子時應把放汽閥下的導汽管插入儲物桶邊上的半圓槽內，使導汽管口能通到儲物桶的底部。
l 加熱
撥動“運行開關”，使翹板有“○”符號的一端被摁下，“加熱”指示燈（黃色）亮，即開始加熱。同時數碼管顯示即時器內溫度。
本產品排放冷空氣是自動的，因此，不需要在加熱開始后打開放汽閥。當溫度升到接近100℃時，放汽閥會自動關閉。此時蓋子會略有浮升現象，壓力表指針會隨著加熱逐漸上升，指示滅菌器內的壓力也會升高。接著是十分安靜的工作。
當滅菌器器內的溫度接近滅菌設定溫度時，為了防止發生超溫現象，加熱的方式由連續變為間歇，因此，加熱指示燈時滅時亮。
l 保溫
滅菌器溫度上升到設定溫度－0.5℃時，控制面板上方的白色“保溫”指示燈亮，數碼管的數值由顯示溫度轉變為顯示保溫時間的累計值（單位：分鐘）。
當累計數值到達設定保溫時間值時，數碼顯示屏改為“END”，表示滅菌保溫時間已經結束，同時滅菌器內蜂鳴器鳴叫10秒、保溫指示燈和加熱指示燈滅，設備終止加熱。
保溫過程安全閥不會排放蒸汽污染空氣，無噪聲產生環境十分安靜。
l 放汽、泄壓、開蓋
滅菌保溫的時間到了以后，將“運行開關”撥回到“┃”被摁下的狀態，利用桿形工具撥起右邊的安全閥小板手，把桶內的壓力和蒸汽泄放出來，通過這個方法，使壓力表的表壓下降到零，待溫度顯示值低于90℃后，才能一手握著手柄，一手松脫螺桿，當六個螺桿的端面都退到桶壁口，然后，提起手柄實現開蓋。
液體滅菌時，當滅菌終了后，切勿立即將滅菌器內的蒸汽排出。否則，由于液體的溫度未能下降，壓力釋放，會使液體的劇烈沸騰，造成滲出或玻璃容器爆裂，所以液體滅菌，計時結束后，關掉運行開關，待溫度顯示降到被滅菌液體的沸點以下（不能超過90℃），同時檢查壓力表，指針必須回零，才能開啟器蓋。
在撥動放汽閥小板手時，只要鍋體已經加熱，一定要用工具操作，**好還要戴上涂膠的手套。
l 干燥
醫療器械、敷料和器皿等物品當滅菌結束，在按上述要求放汽和打開鍋蓋后，滅菌物品可以隨桶自然冷卻，提高包裹干燥程度，或在滅菌結束以后把包裹放置到具備無菌室條件（相對封閉具有無菌或滅菌條件、潔凈無塵環境；室內空氣流動；相對濕度小于60%）非金屬或細金屬制成擱板，上下左右前后都能流通空氣的貨架上。待其自然冷卻。
各種不同的物品消毒溫度與時間參考數：

滅菌物類	滅菌所需保溫時間 （min）	蒸汽壓力（表壓） （MPa）	飽和蒸汽相對溫度 （℃）
輔料類	30～45	0.1～0.14	121～126
器皿類	15	0.1～0.14	121～126
器械類	10	0.1～0.14	121～126
瓶裝溶液類	20～40	0.1～0.14	121～126

實際上滅菌溫度與保溫時間不僅與上述參數有關，而且也與打包的大小，扎包的松緊，以及滅菌器的大小和它們的堆放間隙均有關，所以以上參數僅供參考。
滅菌溫度和保溫時間的實際參數應得到滅菌效果的確認后才能確定。
l 結束
滅菌工作結束后，關閉配電板上的供電斷路器，放盡桶內濃縮水，用抹布揩干桶內和蓋內、儲物桶內外的水跡。器蓋放置在干凈平整的桌面上。不使用滅菌器的時候，不要把器蓋放入滅菌器桶口。
七、注意事項和維護
設備標記，要求用戶操作時嚴格按文字內容和說明書的相關內容執行。
設備標記，表示在工況條件下滅菌器表面溫度很高，使用時請操作者的人體肌膚不能直接接觸桶體，以防燙傷；
桶內蒸汽未放完（表壓沒有回零）和器內溫度沒有下降到低于滅菌對象沸點，不得開蓋。
您的電源必需跟設備所需的電壓一致。且應保證具備良好接地。
滅菌器使用電源應加裝單獨的配電板，配電板上應有電源開關、與設備電源線上插頭一致的插座和熔斷裝置等構件，所有構件的容量應為～220V 1**，配電板的安裝應由專業電工作業。
滅菌器應放在穩定、牢固、適當高度的架子或桌面上操作，架子周圍留有合適的空間。
每次使用前，應檢查主體桶內水位，水位應達到標注的位置。
滅菌器雖具有防干燒功能和自動控制溫度時間，但是操作人員仍應遵守按說明書的要求加水，且不能擅自遠離崗位。防止不必要的安全事故的發生。
上蓋和卸蓋時應注意螺桿端頭的位置，滿足本說明書前述的要求。擰入螺桿時除了要符合“上蓋”章節的要求外，在擰入螺桿時，螺桿端頭切不可擠壓鍋蓋圓周表面。螺桿端頭擠壓鍋蓋圓周面會使鍋蓋變形，輕者漏氣重者鍋蓋損壞從此無法密封。
瓶裝液體滅菌時，應將液體灌裝在硬質耐熱的玻璃瓶中，以不超過3/4容量為好，瓶口用棉花紗布塞好，并用紗繩扎緊，切勿使用未打孔的橡膠或軟木塞。**好能將玻璃容器放在搪瓷或金屬盤中，萬一瓶子爆裂，液體不致流失或損壞滅菌器桶體，滅菌結束后不能立即釋放桶內壓力，以免發生事故。
為保證桶內安置的液位傳感器和溫度傳感器的性能，滅菌器用水應采用蒸餾水和純凈水，同時保證加熱效果，延長加熱管的使用壽命。
滅菌器蓋子和桶口的圓整度，不能使其遭受到外力而變形，一旦變形將會造成無法密封。
器蓋在使用或放置時不能使壓力表受到沖擊振動，否則會損壞。當壓力指示不準或不回零時應予以檢修或更換。
當天滅菌結束后應通過放水閥，放盡桶內的濃縮水，以防結垢。清潔桶內水垢時，一定不能損壞控制水位的液位傳感器和溫度傳感器。
安全閥雖作為保證安全設置的部件，能防止鍋內壓力超壓，但操作者在作業時仍不能擅離崗位，應觀察是否出現超壓而不能放汽，一旦由此現象出現應及時關閉工作開關或電閘，切斷電源檢修或更換安全閥。
應在滅菌器溫度到達設定溫度的前后，觀測壓力表指針的指示值與溫度的顯示值是否一致，如有較大差異是應以壓力表的值為基準修正顯示數值。（方法：長按“SET”鍵，待顯示屏出現“LK”代號時（LK代號和其參數值輪番閃現），用“△”把參數值調到18，繼續點按“SET”鍵，到出現“PK”代號，然后根據壓力表指示值與數碼顯示值的差異進行加或減修正。如果壓力表顯示高于數碼管顯示做加法，反之做減法?；旧蠅毫Ρ砩系?度，修正參數值為30。修正完畢長按“SET”鍵，確認并退出。在修正參數之前，使微電腦處于“自整定”狀態）。
橡膠密封圈使用久會老化，應適時更換。再次使用時應檢查密封圈的位置，如有松脫必須復位后才能繼續操作使用。密封圈不能接觸任何溶劑類物質。
電氣控制元件必須在規定的供電條件下才能正常工作。電氣元件使用久后造成損壞應與公司聯系，隨意使用非公司原配元件，可能會引起危險。
要經常檢查電源線和設備的接地性能，保證其導通良好，避免一旦設備發生電氣故障時可能造成外殼帶電而引起的不安全。
應經常用留點溫度計、滅菌指示卡或細菌培養方法來檢驗滅菌所需的時間和溫度以獲得可靠的滅菌效果。
平時應保持設備的清潔和內部的干燥。
滅菌器在加熱使用時，不準移動。如確實需要移動時，應停止工作后進行，在已經裝有滅菌物時，也不得靠手提手柄移動。
